最近，NVIDIA正式發布了全新的H100 GPU加速卡，小編相信有很多朋友都在期待這個產品的出現。作為萬眾期待的Hopper新架構，它也確實是厲害，直接升級采用臺積電4nm工藝，配置了800億晶體管，整體的功耗最高可達700W，性能那是相當可以。

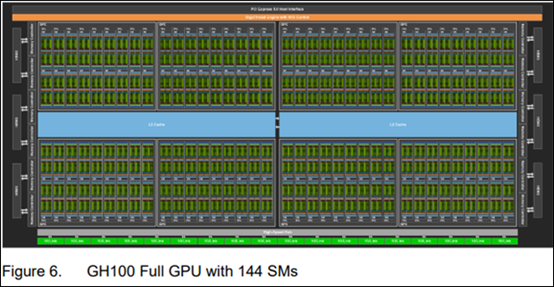

目前，已知H100 GPU完整版有8組GPC、72組TPC以及144組SM。簡單對比Ampere GPU架構核心，本次Hoper的1.8萬CUDA核心提升非常大。但是呢，由于NVIDIA設計H100主要就是為了AI、HPC及數據分析，所以游戲性能不在考慮范圍內。

這就是為什么，你可以在NVIDIA白皮書中看到，H100砍掉了大量GPU相關功能，僅剩下2組TPC單元支持圖形運算。按照這個單位換算，也就是說你游戲的時候，只有512個CUDA核心可以使用。

這個數據是不是很離譜，畢竟之前完整版H100核心有1.8萬核心，現在直接就被砍到了原來的1/36，你的電腦游戲性能瞬間就沒了97%。不過，NVIDIA明確表示它不是用來游戲的，所以還是更多關注其他方面的性能吧。

當然，游戲玩家也有自己的愛，那就是新版的Ada Lovelace架構。如果沒有意外的話，大概就是之前爆料的18432個流處理器，同時會砍掉大部分計算單元，保留完整的圖形及光追單元，大幅度提升游戲性能。
